Productdetails:
|
Maat: | 60mm | Monteer: | Achtersteun |
---|---|---|---|
Drukgebied: | 400 bar of Aangepast | Case materiaal: | Roestvrij staal 304 |
LENSMATERIAAL: | Instrumentenglas | Bourtonbuis: | Fosfaat brons |
Beweging: | Messing | Kies: | Aluminium, dubbele schaal |
Nauwkeurigheid: | 1.5 | Vloeistof: | Siliconeolie, glycerine |
Hoog licht: | 50 mm vloeistofgevulde oliedrukmeter,industriële oliedrukmeter 70 Psi,dubbele schaal vloeistofgevulde manometer |

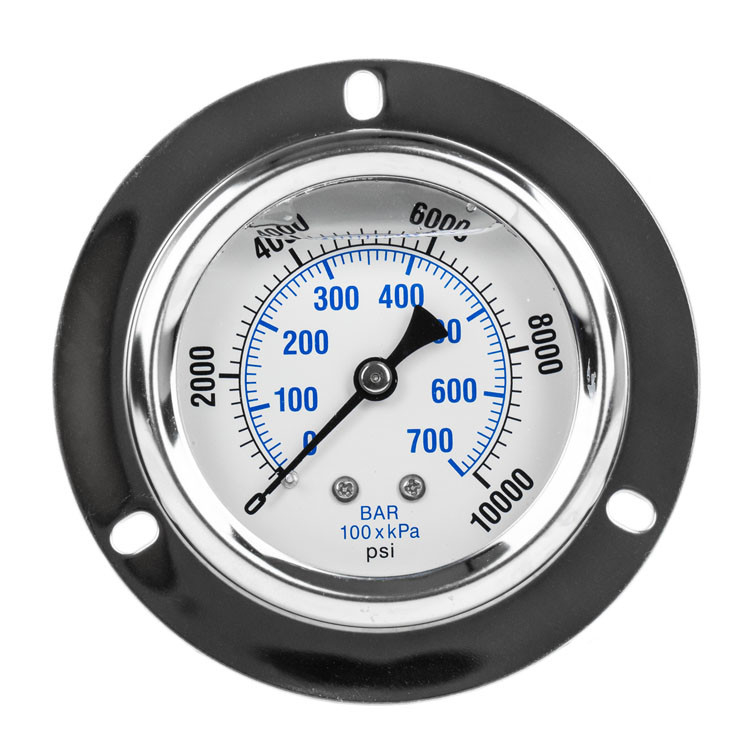

60mm 400 bar siliconen olie gevulde manometer messing aansluiting vloeistof gevulde manometer
Beschrijving
Met vloeistof gevulde manometers zijn ontworpen om te functioneren in ongunstige omstandigheden waar sprake is van pulserende druk of trillingen.Een schokbestendige roestvrijstalen kast beschermt de meters met een uurwerk van fosforbrons bourdonbuis en een witte aluminium wijzerplaat met grote cijfers voor gemakkelijk aflezen.Bereik 0-300 psi.Glycerine gevuld.
toepassingen
Voor meetlocaties met hoge dynamische drukbelastingen en trillingen
Voor gasvormige en vloeibare media die niet erg stroperig of kristalliserend zijn en geen messing onderdelen aantasten
Hydraulica
Compressoren, scheepsbouw
Speciale functies
Trillings- en schokbestendig
Bijzonder robuust ontwerp
Volledig van RVS
Schaalbereik tot 0 ... 1000 bar
Ontwerp |
EN 837-1 |
Nominale maat |
60mm |
Nauwkeurigheid |
1.6, 1.0 |
Drukgebied | 1.6MPa (aangepast) |
Drukbeperking |
40 mm, 50 mm, 63 mm: |
Toegestane temperatuur |
Omgeving: -20 ... +60 °C |
Beschermingsgraad |
IP65 |
Temperatuur effect |
Wanneer de temperatuur van het meetsysteem afwijkt van de referentietemperatuur (+20 °C): max.±0,4 %/10 K van het bereik |
Procesverbinding |
Messing |
Drukelement |
Messing, C-type of spiraalvormig type |
Beweging | Messing |
Bellen | Aluminium, gekleurd, zonder wijzer-stoppen Zwarte letters |
Wijzer | Aluminium |
Geval | Roestvrij staal |
Ring | Roestvrij staal |
Venster | Kunststof, glas, veiligheidsglas |
Eenheid |
bar, psi, kg/cm2, kPa, MPa |
Draad | G, BSP, PT, BSPT, NPT |
Opties | Andere procesverbindingsdraad Flens voor opbouwmontage Montagebeugel |
Dimensies
Maat | Afmetingen in mm | Gewicht kg | |||||||||
a | b | b2 | D1 | D2 | e | f | G | h | ZW | ||
50 | 12 | 30 | 55 | 55 | 50 | 5.5 | - | 1/4" | 48 | 14 | 0,15 |
63 | 13 | 32 | 56 | 68 | 62 | 6.5 | - | 1/4" | 54 | 14 | 0,21 |
100 | 15.5 | 48 | 81,5 | 107 | 100 | 8 | 30 | 1/2" | 87 | 22 | 0,80 |
Informatie ordenen
Model / Maat wijzerplaat / Drukbereik / Procesaansluiting / Opties
